三段式伸缩臂两种设计差异及应用范围

作者：林宗健（林工机械设备（江门）有限公司）

在转发前请标明作者与出处，相互尊重是社会文明进步和发展的驱动力！看小说白漂的不算，呵呵！

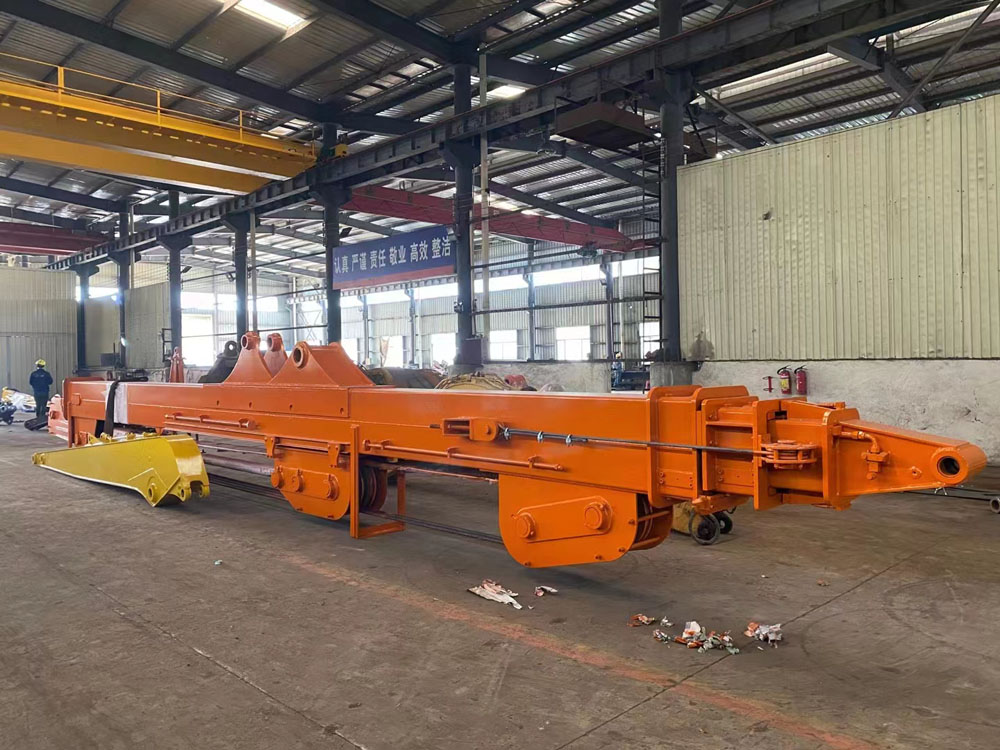

三段式伸缩臂，今天先看图如下：

     看明白了没有？一节臂、二节臂、三节臂，然后又可以伸缩，所以叫三段式伸缩臂！

     原理就是液压泵输送液压油进入液压油缸，液压油缸的伸缩推动滑轮组来回运动，滑轮组又带动钢丝绳对一节臂和二

节臂进行牵引，如此就达到了伸与缩的效果，是不是很简单，虽然很简单，但是再挖掘机改装行业却很多厂家都不会

做，这个行业怎么说呢，整体从业人员基本上都是素质教育的漏网之鱼。偶尔有两个80分智商的就显得出类拔萃。三段

式伸缩臂还分为铲斗油缸管路前置与后置设计，这里不多着论述，牵涉到技术保密的问题，相信说了你们也不懂，哈！

       多段式伸缩臂差不多也就是这个原理，在此基础上的延伸，我说明白了没有？不明白！你也是素质教育的漏鱼之网。

       还有一种三段式伸缩臂不是这种设计，里面采用多级油缸，或者两支单油缸尾巴对尾巴，以二节臂为油缸基座，活

塞杆向两头运动，产生伸缩的效果。但是这种设计多为小机型，并且应用于前置旋挖钻头，成本是大大的高，非大款不

建议使用。我们公司沿用大机型设计原理，一节臂采用链接机构，可进行，挖斗、贝壳斗、抓钳器、动力头、抓木器等

换装，实现一机多用，爽的不要不要的！！！

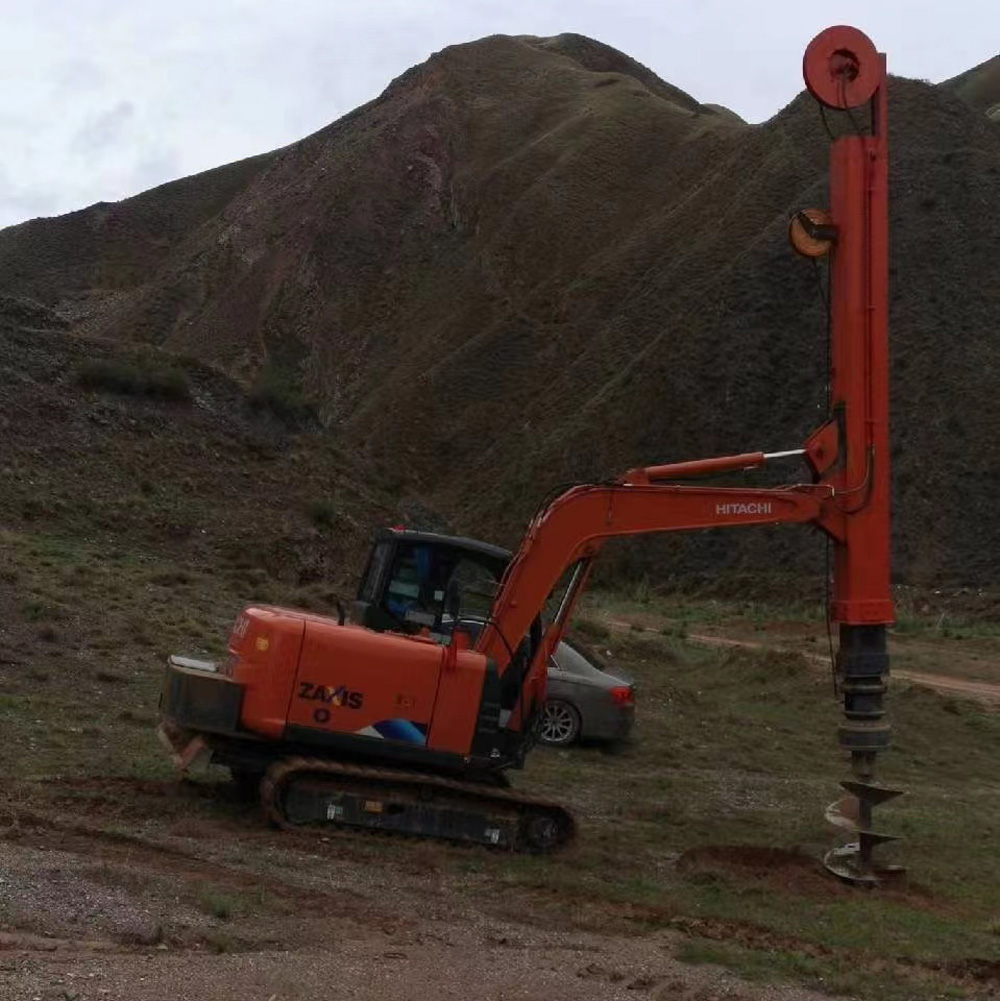

       多级油缸型三段式伸缩臂如下图：
